浸水运行地埋式箱变系统
产品说明

我公司生产的全浸水型地埋式电力变压器从设计理念和结构上完全区别于国内和国外其它公司的产品,具体特点如下:

【技术标准】
本公司地埋(地下)变压器技术源于德国,在经过近年来技术提升之后,其各项技术参数已远远超出德国相关标准。(见技术参数对比表和检测说明)供货变压器容量为50~1250KVA三相变压器及路灯系统的单相变压器。
1、本公司地埋变压器无须地坑防护,在设计上突破了传统油浸变压器的设计,着重在温升控制、抗短路能力的提升和变压器散热方面做了突破,顶层油温控制在45K以下,远低于60K的国家标准。
2、变压器铁芯为高导磁、冷轧晶粒取向电工硅钢片,铁芯采用平面形截面设计,性能水平为S11-S13型。
3、变压器器身采用R型卷铁芯结构,提高铁芯截面利用率,有效降低了空载、负载损耗,并有坚固的机械强度,由于铁芯无接缝,消除了产生噪音的因素;在抗短路能力上,卷铁芯变压器消除硅钢片的二次利用,器身整体浸漆,高质量保证电气性能和使用寿命,达到免维护状态。
4、我公司地埋变压器采用海底电缆密封技术,可满足长期水下运行的条件。
5、变压器出厂是装设好进出电缆,到现场直接接入高低压地面柜,方便安装。
6、630~1250kVA地埋变压器低压侧可装2-4条电缆出线,满足电流要求。

【防腐】
本公司地埋变压器在防腐技术上采用中国科学院防腐研究所研制的锌铬复合涂层纳米渗透防腐技术,防腐性能比热镀锌、热镀铝提高3倍,可使外壳在水中的使用寿命提高到30年以上。
【电缆】
地埋变压器在生产厂内装配好各5米长的进出线电缆,安装时直接接入地面配电柜高低压侧,不但方便安装,还大大提升了产品防护标准,整体达到IP68,真正满足变压器长期在水下工作的要求。
    变压器配备的电缆在装入变压器器身时,首先进入变压器副箱,副箱内设置有应力消除装置、电缆锁紧系统和高强绝缘柔性密封材料,此项措施可防止电缆在受到外力牵拉作用时,电缆端头的联结处受到损害。地埋式变压器采用海底电缆密封引出线技术,在消磁、防腐、防水等方面均达到相关国际标准。
【散热】
地埋式变压器安装在相对密闭、潮湿、通风条件较差的地下空间里,运行条件恶劣。本公司地埋变压器为水中运行的产品,不需要密闭地坑,也不需要防水。南方及沿海地区的多雨、高水位为变压器运行提供了较好的环境。
   地埋变压器采用微循环导管技术平板辐射方式进行散热、并全部采用进口环烷基变压器油以增强流动性,更能适应我国幅员辽阔的外部环境的使用要求而无需进行定期维护。
【地面高低压配电柜及广告牌】

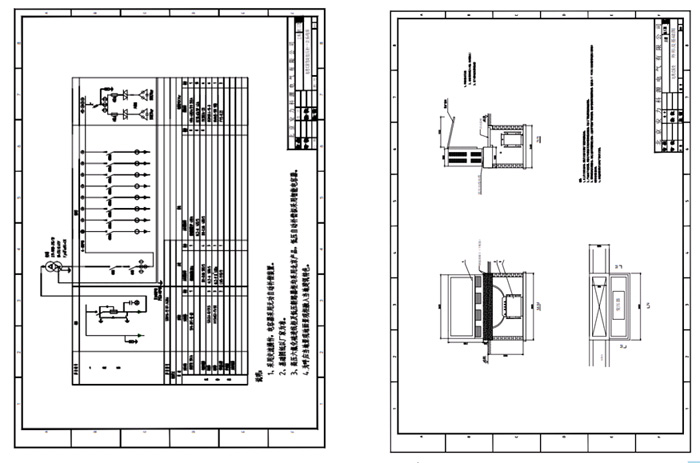

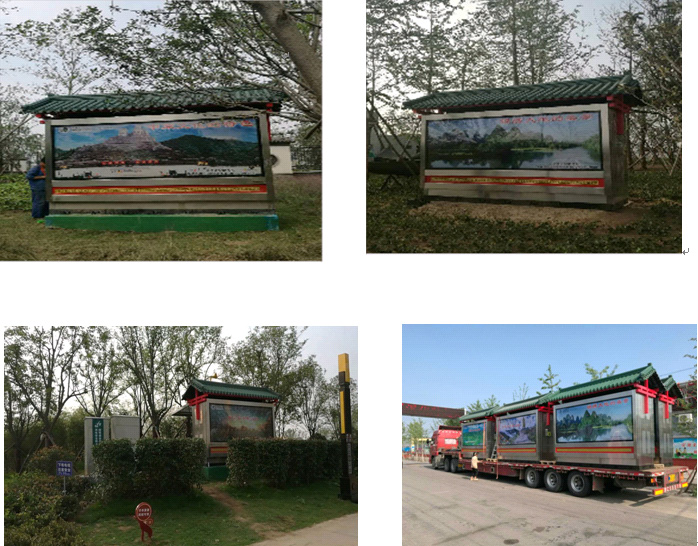

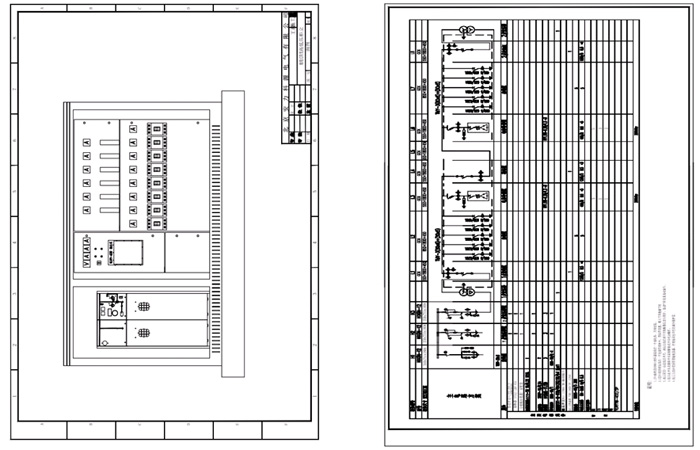

地面景观灯箱式户外配电柜外壳由不锈钢制作,柜内包括高压开关、低压配电装置(包括补偿)、可实现高低压计量功能,一次系统按用户具体要求制作,灯箱广告牌面配LED发光元件靓丽美观、节能环保,可做商业广告之用。
小区内配置多台地埋式变压器时,高压也可由环网柜进行供电,每个回路设保护,低压侧也可直接接入楼内,不设户外低压柜。
地面景观配电柜可靠墙安装,也可临街安装。可设广告牌也亦可不设,灯箱广告牌具有路灯控制功能。
【独特的整体设计】

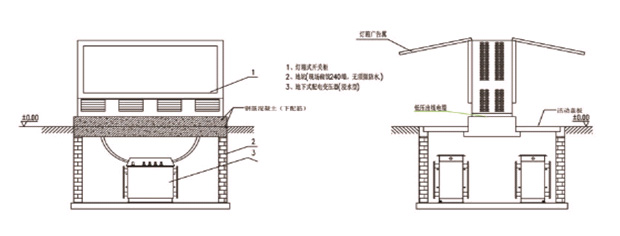

本公司地埋式箱变采用化整为零思路设计,变压器永久性置于地下,地面仅留景观灯箱配电设备,在小区内设置时,也可将高压、低压柜分别放置而不占用宝贵的景观绿地。
